Toda equipe com múltiplos problemas para resolver enfrenta a mesma armadilha: tentar resolver tudo ao mesmo tempo. O resultado é esforço distribuído em dezenas de frentes, sem energia suficiente para resolver nenhuma com profundidade.
O Gráfico de Pareto existe para evitar exatamente isso. Ele mostra, com dados, onde está concentrado o maior impacto — e onde focar para obter o máximo resultado com o mínimo de esforço.
É por isso que o Gráfico de Pareto é uma das ferramentas mais utilizadas por profissionais Green Belt e Black Belt em projetos Lean Six Sigma. Não porque seja sofisticado — é simples de construir. Mas porque a pergunta que ele responde é a mais importante de qualquer projeto de melhoria: onde devo focar primeiro?
Para o tutorial completo passo a passo com capturas de tela, veja como fazer Gráfico de Pareto no Excel.
O que é o Gráfico de Pareto
O Gráfico de Pareto — também chamado de Diagrama de Pareto ou Gráfico 80/20 — é uma ferramenta visual de priorização que combina um gráfico de barras com uma linha de percentual acumulado. As barras representam a frequência ou impacto de cada causa, ordenadas da maior para a menor. A linha mostra o percentual acumulado à medida que as causas são somadas.
O resultado visual é imediato: as barras mais altas à esquerda são as causas que mais contribuem para o problema. A linha cruza os 80% em algum ponto — e as causas à esquerda desse ponto são os “poucos vitais” que merecem atenção prioritária.
A ferramenta foi concebida pelo economista italiano Vilfredo Pareto no século XIX, ao observar que 80% da riqueza da Itália estava concentrada em 20% da população. Décadas depois, o consultor de qualidade Joseph Juran adaptou esse princípio para a gestão da qualidade, criando o diagrama que usamos hoje.
O Princípio de Pareto — a regra 80/20
O Princípio de Pareto, ou regra 80/20, estabelece que em muitas situações, aproximadamente 80% dos efeitos são causados por 20% das causas.
Na prática industrial e de serviços, isso se manifesta de formas consistentes:
| Contexto | Os 20% que causam 80% do efeito |
|---|---|
| Defeitos em linha de produção | 2-3 tipos de defeito respondem por 80% do refugo total |
| Reclamações de clientes | Poucos motivos de reclamação respondem pela maioria dos casos |
| Retrabalho em serviços | Poucas etapas do processo geram a maioria dos erros |
| Tempo de ciclo | Poucas atividades consomem a maior parte do tempo total |
| Custo de não qualidade | Poucos tipos de falha respondem pela maior parte do COPQ |
A proporção exata não é sempre 80/20 — pode ser 70/30 ou 90/10. O que importa é o princípio: a distribuição dos problemas raramente é uniforme. Sempre há um subconjunto de causas que concentra a maior parte do impacto. O Gráfico de Pareto torna isso visível.
Quem foi Vilfredo Pareto? Economista e sociólogo italiano (1848–1923), formado em engenharia e ciência política. Seu estudo original sobre distribuição de renda revelou a concentração que ficou conhecida como Princípio de Pareto. Joseph Juran — consultor romeno radicado nos EUA — foi quem formalizou a aplicação desse princípio na gestão da qualidade, criando o diagrama como ferramenta prática.
O que é a Curva de Pareto
A Curva de Pareto é a linha que aparece sobre as barras do gráfico — e é ela que dá ao Gráfico de Pareto seu poder analítico.
Enquanto as barras mostram a frequência individual de cada causa, a curva mostra o percentual acumulado: começa no topo da primeira barra (a causa de maior frequência) e sobe progressivamente até atingir 100% na última categoria.
A leitura da curva é o momento central da análise:
- Encontre o ponto onde a curva cruza a linha dos 80% no eixo direito
- Trace uma linha horizontal até a curva, depois uma linha vertical até o eixo horizontal
- As categorias à esquerda desse ponto são os “poucos vitais” — as causas que juntas respondem por 80% do problema
- As categorias à direita são os “muitos triviais” — contribuem com apenas 20% do efeito total
Quando a curva sobe rapidamente no início e depois achata — formato característico de S invertido — o Princípio de Pareto está presente com clareza: há poucos itens dominantes. Quando a curva sobe de forma mais linear, as causas têm distribuição mais uniforme e a priorização é menos evidente.
A inclinação da curva também comunica algo importante: quanto mais íngreme o início, mais concentrado é o problema em poucas causas — e mais poderosa é a priorização pelo Pareto.
O que é uma Análise de Pareto
A Análise de Pareto é o processo completo — não apenas construir o gráfico, mas usar os dados para tomar uma decisão de priorização fundamentada.
Ela envolve quatro etapas:
- Coletar e categorizar os dados — identificar os tipos de defeito, reclamação ou causa e registrar a frequência de cada um
- Construir o gráfico — ordenar em ordem decrescente, calcular o % acumulado e visualizar a curva
- Identificar os “poucos vitais” — localizar o ponto de 80% na curva e determinar quais categorias estão à esquerda
- Tomar a decisão — concentrar os esforços do projeto exclusivamente nos “poucos vitais”, documentando a decisão com os dados do Pareto
A diferença entre construir um Pareto e fazer uma Análise de Pareto está na última etapa. Muitas equipes fazem o gráfico, apresentam em reunião e depois distribuem os esforços igualmente por todas as causas — anulando completamente o benefício da ferramenta.
A Análise de Pareto só agrega valor quando a decisão de onde focar é de fato tomada com base no gráfico — e as causas à direita dos 80% são conscientemente deixadas para um projeto posterior.
Para que serve o Gráfico de Pareto
A função central é priorizar — não investigar causas (isso é papel do Diagrama de Ishikawa), não monitorar o processo (isso é papel da Carta de Controle). O Pareto responde a uma pergunta específica: entre todos os problemas ou causas identificados, quais merecem atenção primeiro?
Dentro do DMAIC, o Gráfico de Pareto aparece principalmente em duas fases:
- Fase Analyze: após o Diagrama de Ishikawa levantar as hipóteses de causa, o Pareto prioriza quais investigar primeiro — concentrando a análise estatística onde está o maior impacto potencial
- Fase Define/Measure: para priorizar problemas quando há múltiplos defeitos ou reclamações sendo analisados simultaneamente
Como fazer o Gráfico de Pareto — passo a passo
O processo é o mesmo independente da ferramenta usada (Excel, Minitab, manual):
Passo 1 — Coletar os dados
Defina o que será analisado — tipo de defeito, motivo de reclamação, causa de atraso — e colete a frequência de cada categoria. Use uma folha de verificação ou extraia de um sistema de dados. Sem dados reais, o gráfico não tem validade.
Exemplo de tabela de dados:
| Tipo de defeito | Frequência |
|---|---|
| Não selagem topo | 55 |
| Não selagem lateral | 22 |
| Impressão borrada | 8 |
| Não selagem fundo | 8 |
| Caixa amassada | 7 |
| Cor da impressão | 4 |
| Caixa rasurada | 2 |
| Total | 106 |
Passo 2 — Ordenar em ordem decrescente
Reordene a tabela do maior para o menor valor de frequência. Esse passo é fundamental — o Gráfico de Pareto só funciona com as categorias em ordem decrescente.
Passo 3 — Calcular o percentual de cada categoria
Divida a frequência de cada categoria pelo total geral. No exemplo: 55/106 = 51,9%; 22/106 = 20,8%; e assim por diante.
Passo 4 — Calcular o percentual acumulado
Some progressivamente os percentuais: primeira categoria = 51,9%; segunda = 51,9% + 20,8% = 72,7%; terceira = 72,7% + 7,5% = 80,2%. A última categoria sempre resulta em 100%.
| Tipo de defeito | Frequência | % | % Acumulado |
|---|---|---|---|
| Não selagem topo | 55 | 51,9% | 51,9% |
| Não selagem lateral | 22 | 20,8% | 72,6% |
| Impressão borrada | 8 | 7,5% | 80,2% |
| Não selagem fundo | 8 | 7,5% | 87,7% |
| Caixa amassada | 7 | 6,6% | 94,3% |
| Cor da impressão | 4 | 3,8% | 98,1% |
| Caixa rasurada | 2 | 1,9% | 100,0% |
Leitura: os três primeiros defeitos somam 80,2% de todos os defeitos. São os “poucos vitais”. Os outros quatro respondem pelos 20% restantes — os “muitos triviais”.
Como fazer o Gráfico de Pareto no Excel
Como fazer Gráfico de Pareto no Excel 2016 e Microsoft 365
O Excel 2016 e versões mais recentes (incluindo Microsoft 365) têm o Gráfico de Pareto como tipo nativo — o processo é direto:
- Monte a tabela com duas colunas apenas: Categoria e Frequência (não inclua as colunas de % e % acumulado — o Excel calcula automaticamente)
- Selecione as duas colunas com os dados
- Vá em Inserir → Gráficos → Estatístico → Histograma → Pareto
- O Excel gera automaticamente as barras em ordem decrescente e a curva de percentual acumulado com eixo secundário já configurado
- Ajuste título, cores e rótulos de dados conforme necessário
Esse é o método mais rápido e gera um gráfico correto sem risco de erro de configuração.
Como fazer Gráfico de Pareto no Excel 2013 e versões anteriores
No Excel 2013 e versões anteriores, o tipo Pareto não existe nativamente. O processo é manual em 10 passos:
- Prepare a tabela completa com as quatro colunas: Categoria | Frequência | % | % Acumulado (calculadas conforme os passos anteriores)
- Selecione apenas as colunas Categoria e Frequência
- Insira um gráfico de Colunas 2D (Inserir → Gráfico → Colunas → Colunas 2D)
- Com o gráfico selecionado, vá em Design → Selecionar Dados → Adicionar
- Adicione a série de % Acumulado: selecione o intervalo da coluna % Acumulado como valores da série
- Clique com o botão direito na nova série (% Acumulado) dentro do gráfico → Formatar Série de Dados
- Selecione “Eixo Secundário” — este é o passo mais crítico e o erro mais comum. Sem ele, a linha de % fica achatada no fundo do gráfico porque a escala de porcentagem (0–100%) é incompatível com a escala de frequência (0–55 no exemplo)
- Mude o tipo da série % Acumulado para Linha: clique com botão direito na série → Alterar Tipo de Gráfico da Série → Linha
- Configure o eixo secundário (direito) de 0% a 100% — clique no eixo direito → Formatar Eixo → Mínimo: 0, Máximo: 1 (o Excel usa decimal para porcentagem)
- Formate títulos, rótulos e cores. Adicione a linha de referência dos 80% manualmente se necessário
Fórmula do % acumulado no Excel (versões antigas):
Primeira linha: =B2/SOMA($B$2:$B$8)
Linhas seguintes: =D2+B3/SOMA($B$2:$B$8) (onde D2 é o % acumulado da linha anterior)
Formate as células como Porcentagem sem casas decimais.
Gráfico de Pareto no Minitab
No Minitab, o processo é de um clique: Stat → Quality Tools → Pareto Chart. Insira a coluna de dados e o programa gera o gráfico completo com a curva, os percentuais individuais e acumulados e a linha de 80% já marcada. Para projetos formais de Lean Six Sigma, o Minitab é a referência — além de mais rápido, garante a configuração correta sem risco de erro manual.
Exemplo completo de Análise de Pareto — linha de embalagem hospitalar
Uma indústria farmacêutica registrava 106 defeitos por semana na linha de embalagem. A equipe precisava decidir onde focar o projeto de melhoria. Aplicando o Gráfico de Pareto com os dados da tabela acima, o resultado foi claro:
“Não selagem topo” e “não selagem lateral” juntos respondem por 72,6% de todos os defeitos. Adicionando “impressão borrada”, chegamos a 80,2% com apenas 3 das 7 causas.
A curva de Pareto cruzou os 80% na terceira barra — confirmando que 3 categorias (43% das categorias) causam mais de 80% dos defeitos. A decisão foi focar exclusivamente na selagem, investigando máquina, material de embalagem e procedimento de set-up. As outras 4 causas foram documentadas mas deixadas para um projeto subsequente.
Resultado: em 8 semanas, os defeitos de selagem foram reduzidos de 77 para 6 por semana — redução de 92%. O total de defeitos caiu de 106 para 35 por semana, apenas atacando os “poucos vitais”.
Gráfico de Pareto e Diagrama de Ishikawa — como usar os dois juntos
Essas duas ferramentas são complementares dentro do DMAIC e formam uma das combinações mais poderosas na análise de causas:
| Ferramenta | Pergunta que responde | Quando usar |
|---|---|---|
| Gráfico de Pareto | Quais causas têm maior impacto? | Para priorizar onde investigar primeiro |
| Diagrama de Ishikawa | Por que essa causa existe? | Para aprofundar a causa raiz de cada item priorizado |
O fluxo correto: use o Pareto para identificar os 2-3 defeitos que concentram 80% do problema. Para cada um desses defeitos prioritários, construa um Diagrama de Ishikawa para mapear as possíveis causas raiz. Depois, valide estatisticamente com Teste de Hipótese ou correlação.
Sem o Pareto, o Ishikawa pode ser construído para o problema errado. Sem o Ishikawa, o Pareto aponta onde focar mas não explica por quê o problema existe.
Quando o Gráfico de Pareto não funciona
- Dados insuficientes: com poucas observações, a distribuição pode não refletir a realidade. O mínimo recomendado é 50 ocorrências totais
- Categorias mal definidas: se as categorias forem muito amplas (“erro humano”, “problema de máquina”), o gráfico perde o poder de direcionar a análise
- Causas de impacto similar: quando as frequências são muito próximas entre si, não há “poucos vitais” claros e o Pareto não ajuda a priorizar
- Análise somente por frequência: frequência alta nem sempre significa impacto alto. Uma causa rara com custo unitário muito alto pode ser mais prioritária — nesse caso, fazer o Pareto por custo, não por frequência

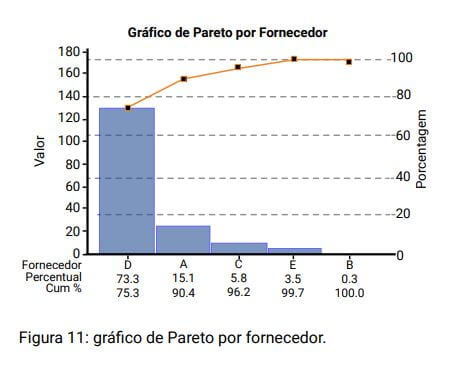

Pareto por frequência vs. Pareto por custo
| Tipo de Pareto | Eixo Y | Quando usar |
|---|---|---|
| Por frequência | Número de ocorrências | Quando todas as ocorrências têm impacto similar |
| Por custo | Custo total de cada categoria | Quando o custo por ocorrência varia muito entre categorias |
| Por tempo | Tempo perdido | Projetos de redução de lead time ou tempo de ciclo |
| Por impacto no cliente | Número de reclamações ou NPS | Projetos de melhoria da experiência do cliente |
Pareto no DMAIC — onde a ferramenta se encaixa
| Fase DMAIC | Como o Pareto contribui |
|---|---|
| Define | Prioriza qual problema atacar quando há múltiplos candidatos ao projeto |
| Measure | Mostra a distribuição atual dos defeitos — linha de base do projeto |
| Analyze | Prioriza quais causas investigar com Ishikawa e validar com estatística |
| Improve | Verifica se as soluções implementadas mudaram a distribuição dos defeitos |
| Control | Monitora se os “poucos vitais” permanecem controlados após as melhorias |
Profissionais que dominam o encadeamento Pareto → Ishikawa → Teste de Hipótese resolvem problemas que resistiram a anos de tentativas anteriores — porque a causa raiz é identificada com precisão e os esforços são concentrados onde fazem diferença.
A certificação Green Belt da EDTI cobre o Gráfico de Pareto no contexto completo do DMAIC — com dados reais, integração com as demais ferramentas e aplicação em projetos da organização do aluno.
Conteúdo revisado pelo Master Black Belt Marcelo Petenate, estatístico, formado pela Unicamp, mestre pela USP e especialista em Lean Six Sigma e melhoria contínua.
FAQ
O que é o Gráfico de Pareto?
O Gráfico de Pareto — também chamado de Diagrama de Pareto ou Gráfico 80/20 — é uma ferramenta visual de priorização que combina barras (frequência de cada causa em ordem decrescente) com uma curva de percentual acumulado. Mostra visualmente quais causas concentram a maior parte dos problemas, permitindo focar os esforços onde o impacto será maior.
O que é o Princípio de Pareto ou regra 80/20?
O Princípio de Pareto estabelece que aproximadamente 80% dos efeitos são causados por 20% das causas. Na gestão da qualidade, significa que a maioria dos defeitos, reclamações ou perdas geralmente provém de um número pequeno de causas. O Gráfico de Pareto torna esse princípio visível com dados reais do processo.
O que é a Curva de Pareto?
A Curva de Pareto é a linha que aparece sobre as barras do gráfico, representando o percentual acumulado das categorias. Começa no topo da primeira barra e sobe progressivamente até 100%. O ponto onde a curva cruza os 80% no eixo direito indica a divisão entre os “poucos vitais” (causas à esquerda, que concentram 80% do problema) e os “muitos triviais” (causas à direita, que respondem pelos 20% restantes).
Como fazer o Gráfico de Pareto no Excel 2016 ou Microsoft 365?
Selecione as colunas de Categoria e Frequência → Inserir → Gráfico Estatístico → Pareto. O Excel gera automaticamente as barras e a curva de percentual acumulado com eixo secundário configurado. É o método mais rápido e sem risco de erro de configuração.
Como fazer o Gráfico de Pareto no Excel 2013?
O processo é manual: monte a tabela com % acumulado → insira gráfico de colunas → adicione a série de % acumulado → clique com botão direito na série → Formatar Série de Dados → selecione “Eixo Secundário” → mude o tipo dessa série para Linha → configure o eixo direito de 0% a 100%. O passo do eixo secundário é o mais crítico — sem ele a linha de % fica achatada no fundo do gráfico.
Qual a diferença entre Gráfico de Pareto e Diagrama de Pareto?
Nenhuma — são o mesmo instrumento com nomes diferentes. “Gráfico de Pareto” enfatiza o aspecto visual; “Diagrama de Pareto” é o nome usado em publicações técnicas de qualidade. Ambos se referem à mesma ferramenta com barras em ordem decrescente e curva de percentual acumulado.
Quem criou o Diagrama de Pareto?
O Princípio de Pareto foi identificado pelo economista italiano Vilfredo Pareto (1848–1923). O consultor de qualidade Joseph Juran adaptou esse princípio para a gestão da qualidade e criou o diagrama como ferramenta prática, popularizando-o mundialmente nas décadas de 1950-60.
Quando usar o Gráfico de Pareto?
Use quando houver múltiplas categorias de problema, defeito ou causa e for necessário decidir onde focar primeiro. É especialmente útil na fase Analyze do DMAIC, após o Diagrama de Ishikawa levantar as hipóteses de causa. Também é usado na fase Define para priorizar qual problema atacar quando há múltiplos candidatos ao projeto.
O Gráfico de Pareto pode ser feito por custo em vez de frequência?
Sim — e em muitos casos é a abordagem mais correta. Quando o custo por ocorrência varia muito entre as categorias, um Pareto por frequência pode priorizar o problema errado. Um defeito raro mas de alto custo unitário pode ser mais prioritário que um defeito frequente mas barato. A escolha do eixo Y (frequência, custo, tempo ou impacto no cliente) depende do objetivo do projeto.
Qual a diferença entre Gráfico de Pareto e Histograma?
O Histograma mostra a distribuição de frequência de uma variável contínua (peso, temperatura, tempo) — usado para entender o comportamento estatístico de um processo. O Gráfico de Pareto mostra a frequência de categorias discretas (tipos de defeito, motivos de reclamação) em ordem decrescente — usado para priorizar. São ferramentas diferentes com finalidades diferentes, ambas parte das 7 ferramentas da qualidade.
