A maioria das organizações sabe que tem desperdício. O problema não é a falta de consciência — é a falta de visão. Cada área enxerga o próprio processo. Ninguém enxerga o fluxo completo, do pedido do cliente à entrega do produto. E é exatamente nesse espaço entre as áreas — nas filas de espera, nos estoques intermediários, nos tempos de aprovação — que a maior parte do lead time se acumula sem que ninguém perceba.
O VSM — Mapeamento do Fluxo de Valor — foi desenvolvido para tornar esse fluxo visível. Não apenas o que cada área faz, mas o que acontece entre as etapas. E, uma vez que o fluxo está visível, a pergunta que muda tudo se torna possível: de todo o tempo que esse produto passa no processo, quanto realmente agrega valor para o cliente?
O que é o VSM
O Value Stream Mapping — Mapeamento do Fluxo de Valor — é uma ferramenta do Sistema Lean de produção que representa visualmente todos os passos do fluxo de material e de informação necessários para transformar uma matéria-prima em produto entregue ao cliente.
A ferramenta surgiu no Sistema Toyota de Produção e foi sistematizada por Mike Rother e John Shook no livro Learning to See, publicado em 1998. O objetivo central é distinguir atividades que agregam valor — etapas que transformam o produto de forma que o cliente estaria disposto a pagar — de atividades que não agregam valor, mas que existem por inércia, por falta de método ou por limitações do sistema atual.
O VSM não é um fluxograma de processo. A diferença é fundamental: o fluxograma mostra o que cada etapa faz. O VSM mostra quanto tempo o produto espera entre as etapas — e esse tempo de espera é onde a maior parte do desperdício se esconde.
Os dois fluxos que o VSM revela
Todo mapa do fluxo de valor é construído em duas camadas que se integram:
Fluxo de material — representa o movimento físico do produto ao longo das etapas de transformação, desde o fornecedor até o cliente. Inclui os processos de produção, os estoques intermediários entre cada etapa e o transporte entre eles. É representado na parte inferior do mapa, da esquerda para a direita.
Fluxo de informação — representa como a informação chega e circula para que o processo funcione: pedidos do cliente, programas de produção, ordens de compra para fornecedores, instruções entre áreas. É representado na parte superior do mapa. Em sistemas empurrados, a informação flui via MRP ou ERP. Em sistemas puxados, a informação flui pelo próprio processo via Kanban.
ESTRUTURA DE UM MAPA DO FLUXO DE VALOR
FLUXO DE INFORMAÇÃO (parte superior)
[FORNECEDOR] ----pedidos----> [PCP/MRP] ----programa----> [CLIENTE]
| |
programa semanal pedido diário
|
+--------------------------+---------------------------+
| | |
v v v
[PROCESSO A] estoque [PROCESSO B] estoque [PROCESSO C]
T/C: 30s ||||||| T/C: 45s ||||||| T/C: 60s
T/R: 10min 5 dias T/R: 5min 3 dias T/R: 0min
Disp: 90% Disp: 85% Disp: 95%
FLUXO DE MATERIAL (da esquerda para a direita)
─────────────────────────────────────────────────────────────────
LINHA DO TEMPO (base do mapa)
[espera] [ciclo] [espera] [ciclo] [espera] [ciclo]
5 dias 30 seg 3 dias 45 seg 2 dias 60 seg
Lead time: ~10 dias | Valor agregado: 135 seg (0,0016 dia)
A revelação central do VSM está na linha do tempo que fica na base do mapa — uma linha dente de serra que separa o tempo de valor agregado (o tempo em que o produto está sendo efetivamente transformado) do tempo de não valor agregado (o tempo em que o produto está esperando, em estoque, em fila ou em trânsito). A proporção entre os dois varia enormemente de um fluxo para outro: em operações contínuas bem ajustadas ela chega a alguns por cento, e em fluxos de manufatura discreta com lotes grandes cai para centésimos de por cento. Essa dispersão é o motivo de a linha do tempo ser construída com dado medido em campo, e não estimada — nenhum número de referência da literatura substitui a medição do seu próprio fluxo.
O que é fluxo de valor, e por que o mapa leva esse nome
Antes do mapa vem o objeto que ele representa. Fluxo de valor é o conjunto de todas as ações — as que agregam valor e as que não agregam — necessárias para levar um produto do pedido à entrega. Não é o processo de uma área: é a corrente inteira, atravessando departamentos, sistemas e às vezes empresas diferentes. É por isso que quase ninguém consegue descrever o próprio fluxo de valor de cabeça — cada pessoa conhece bem o trecho pelo qual responde.
O nome carrega o critério. Chamar de fluxo de valor, e não fluxo de produção ou fluxo de trabalho, obriga a pergunta que organiza tudo o mais: quem define o que é valor aqui? A resposta no Lean é sempre o cliente, e ela não é retórica — é o que separa uma etapa que precisa ser melhorada de uma etapa que precisa ser eliminada. Inspeção de retrabalho é executada com esmero em muitas fábricas; nenhum cliente pagaria por ela.
Daí decorrem os três tipos de atividade que o mapa classifica. As que agregam valor transformam o produto de forma que o cliente reconhece e pagaria. As que não agregam valor mas são necessárias no sistema atual — conferência exigida por norma, transporte entre plantas, setup — não podem simplesmente sumir, mas são candidatas a redução. E as que não agregam valor nem são necessárias são desperdício puro: espera, estoque acumulado, retrabalho, movimentação evitável. O mapa do fluxo de valor existe para tornar essa classificação visível e discutível em cima de dado, e não de opinião sobre a importância de cada área.
“Mapa de fluxo de valor”, “mapeamento do fluxo de valor” e “mapeamento de fluxo de valor” designam a mesma prática — a segunda e a terceira enfatizam o ato de mapear, a primeira o artefato que resulta dele. Na prática as três aparecem indistintamente na literatura brasileira, e nenhuma distingue método.

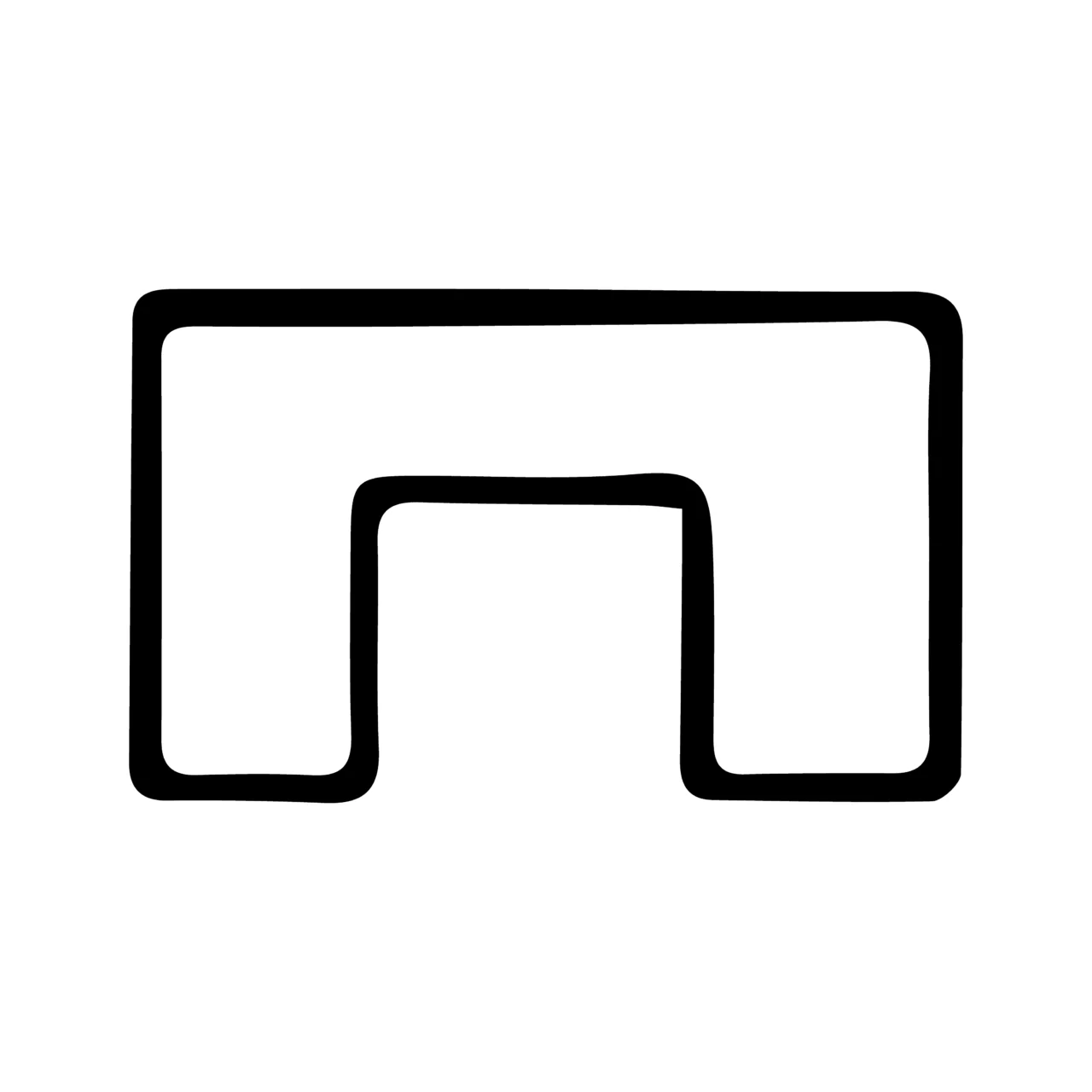

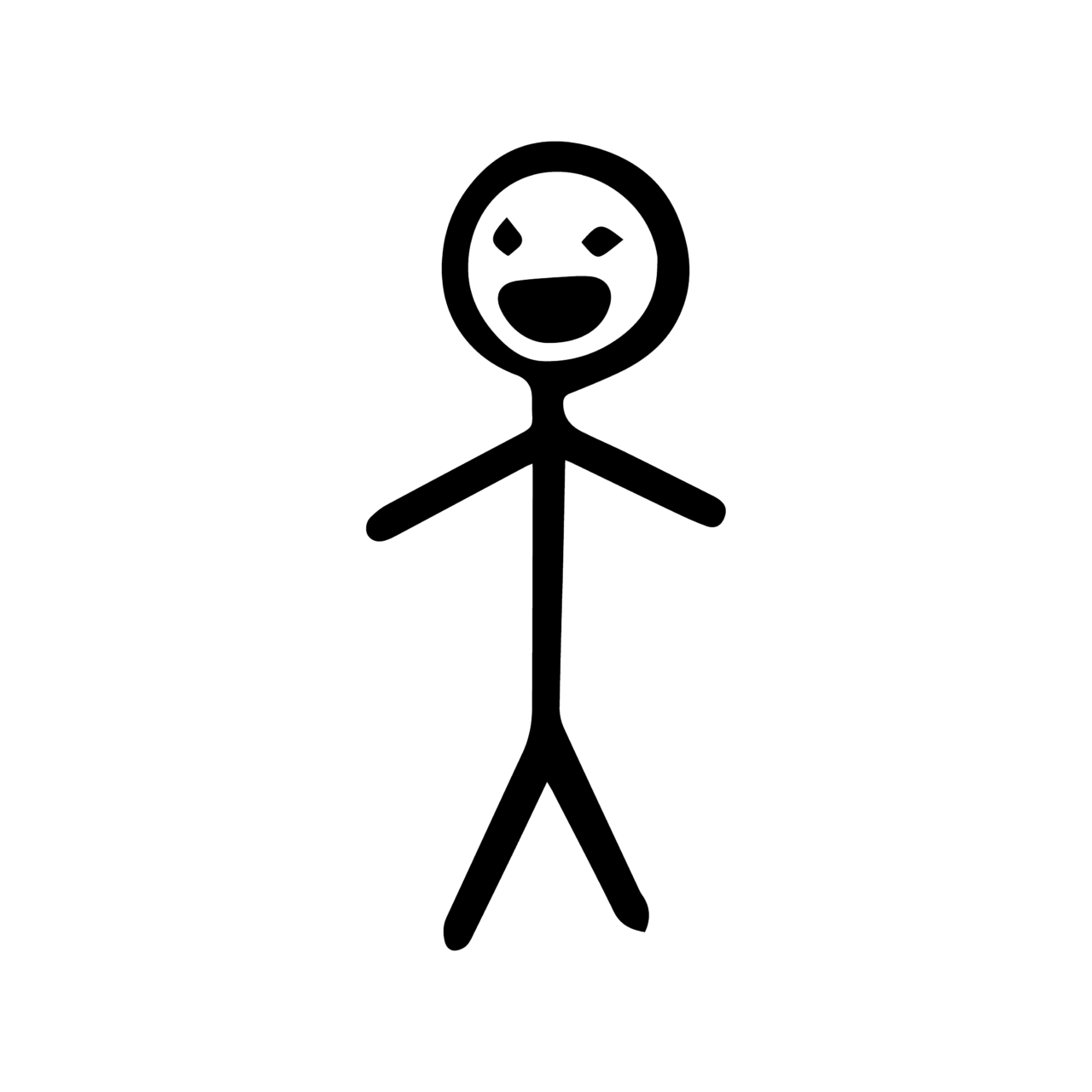

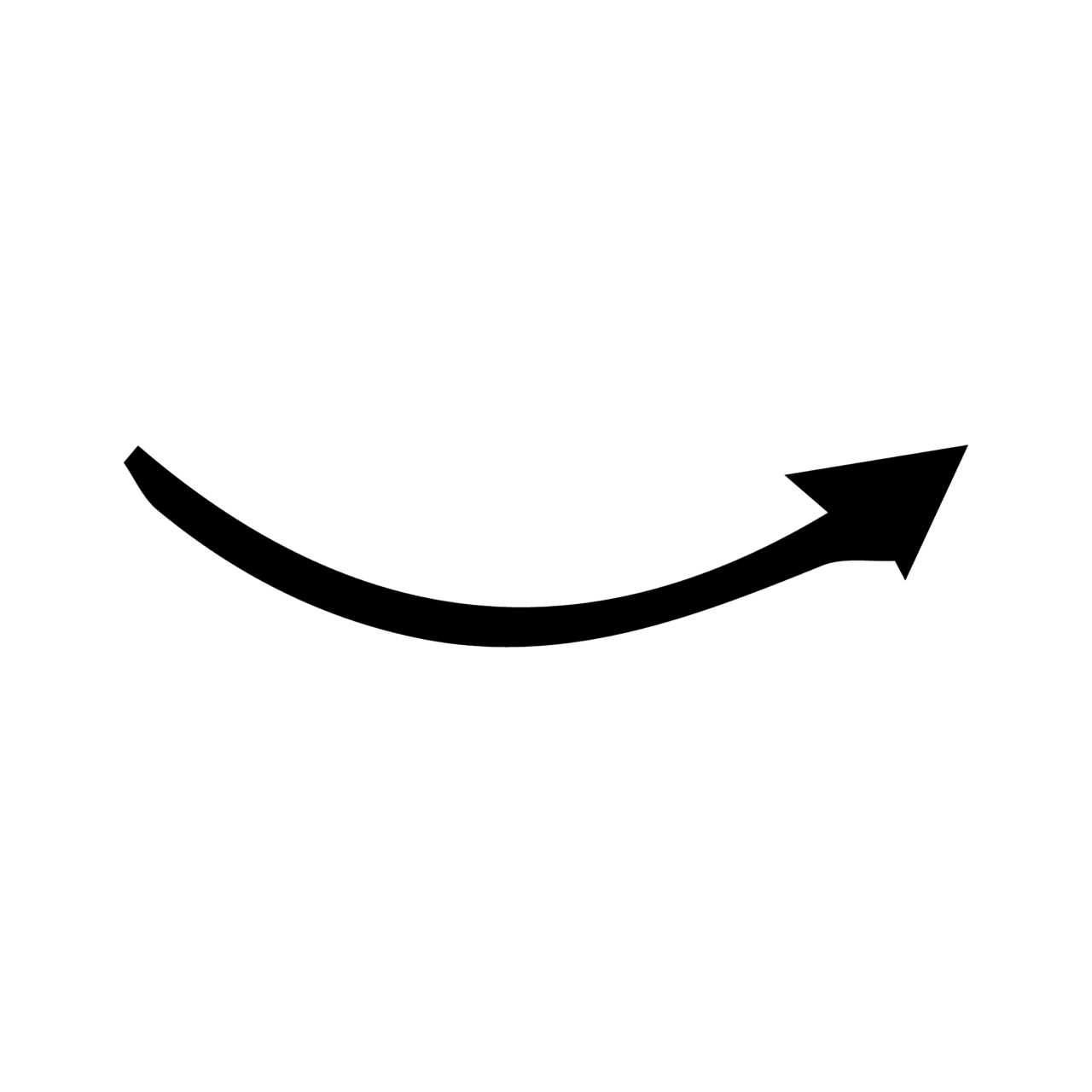

Simbologia básica do VSM
O VSM usa um conjunto padronizado de ícones que permite que qualquer profissional Lean leia um mapa construído por outra equipe. Os principais:
| Símbolo | Representa | Onde aparece |
|---|---|---|

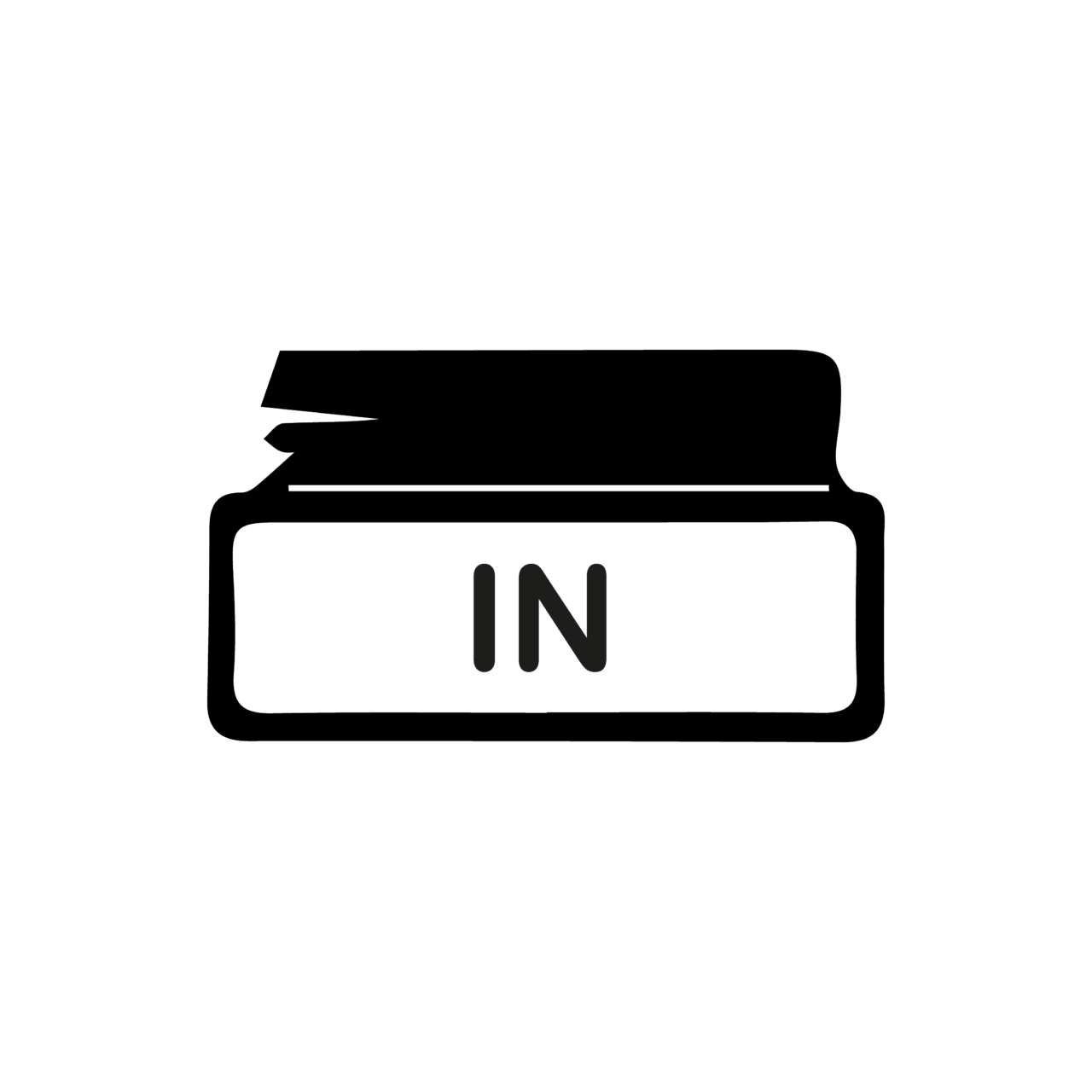

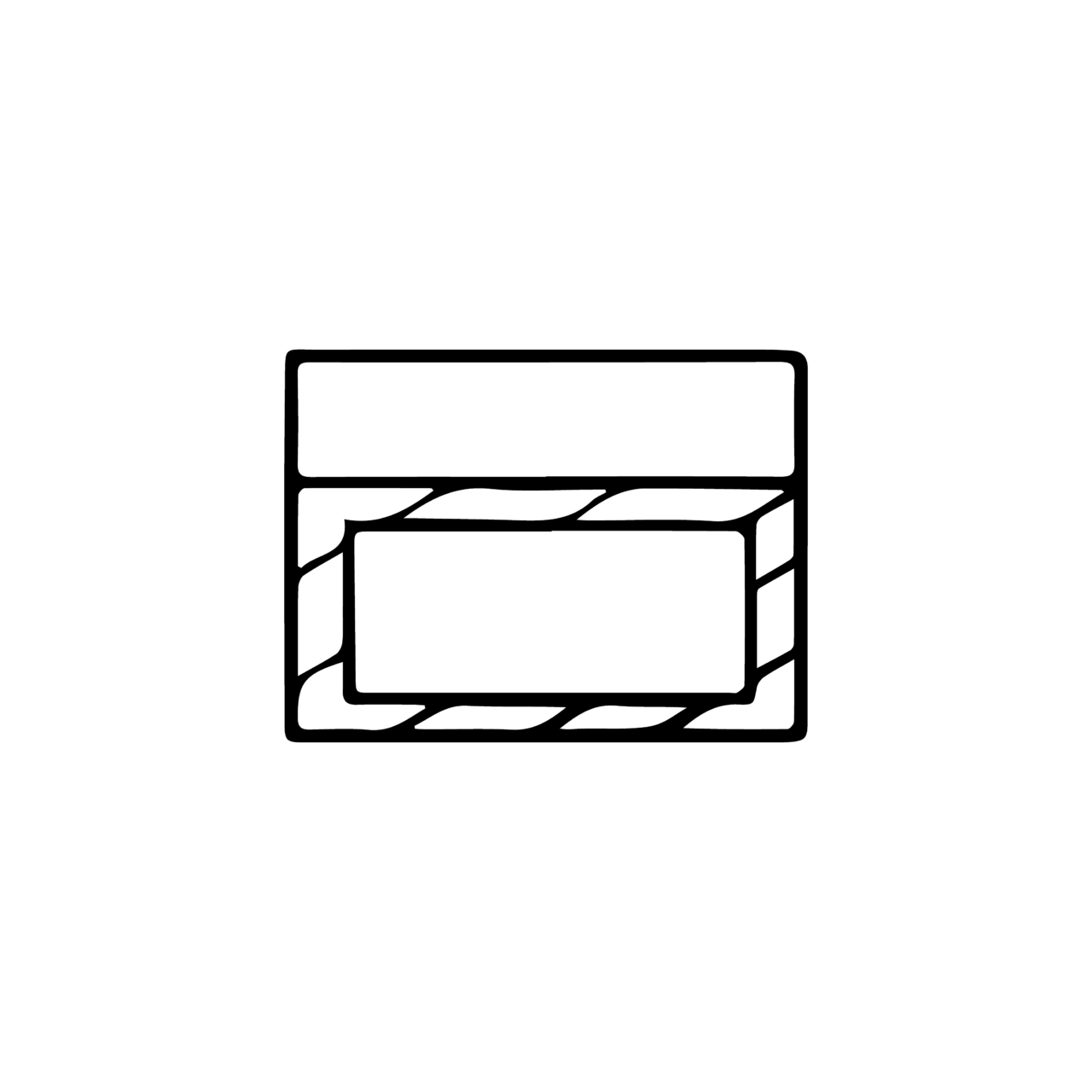

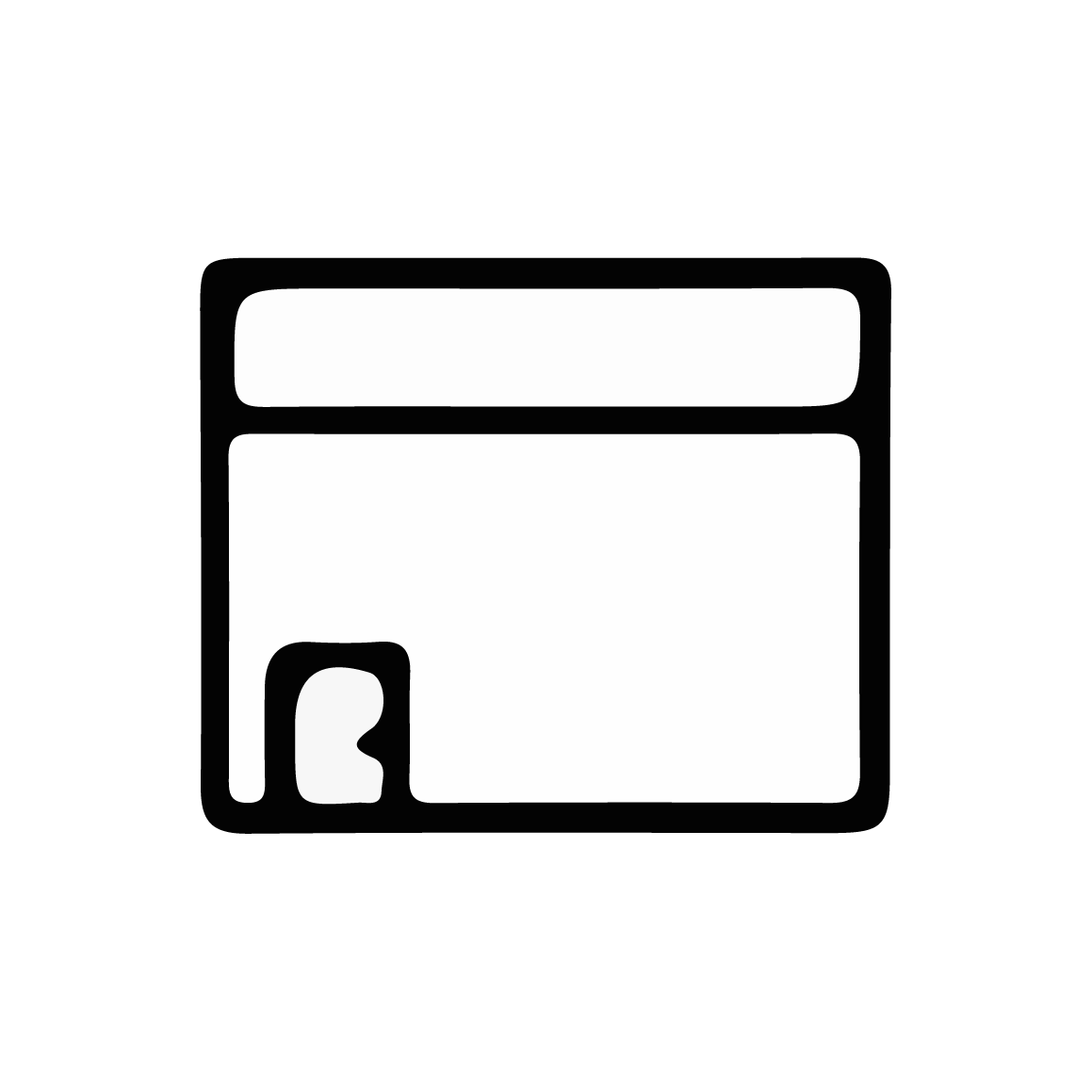

| Caixa de processo | Etapa de transformação com dados: T/C, T/R, disponibilidade | Fluxo de material |
| Triângulo de estoque | Estoque entre processos — com quantidade e dias de cobertura | Entre caixas de processo |

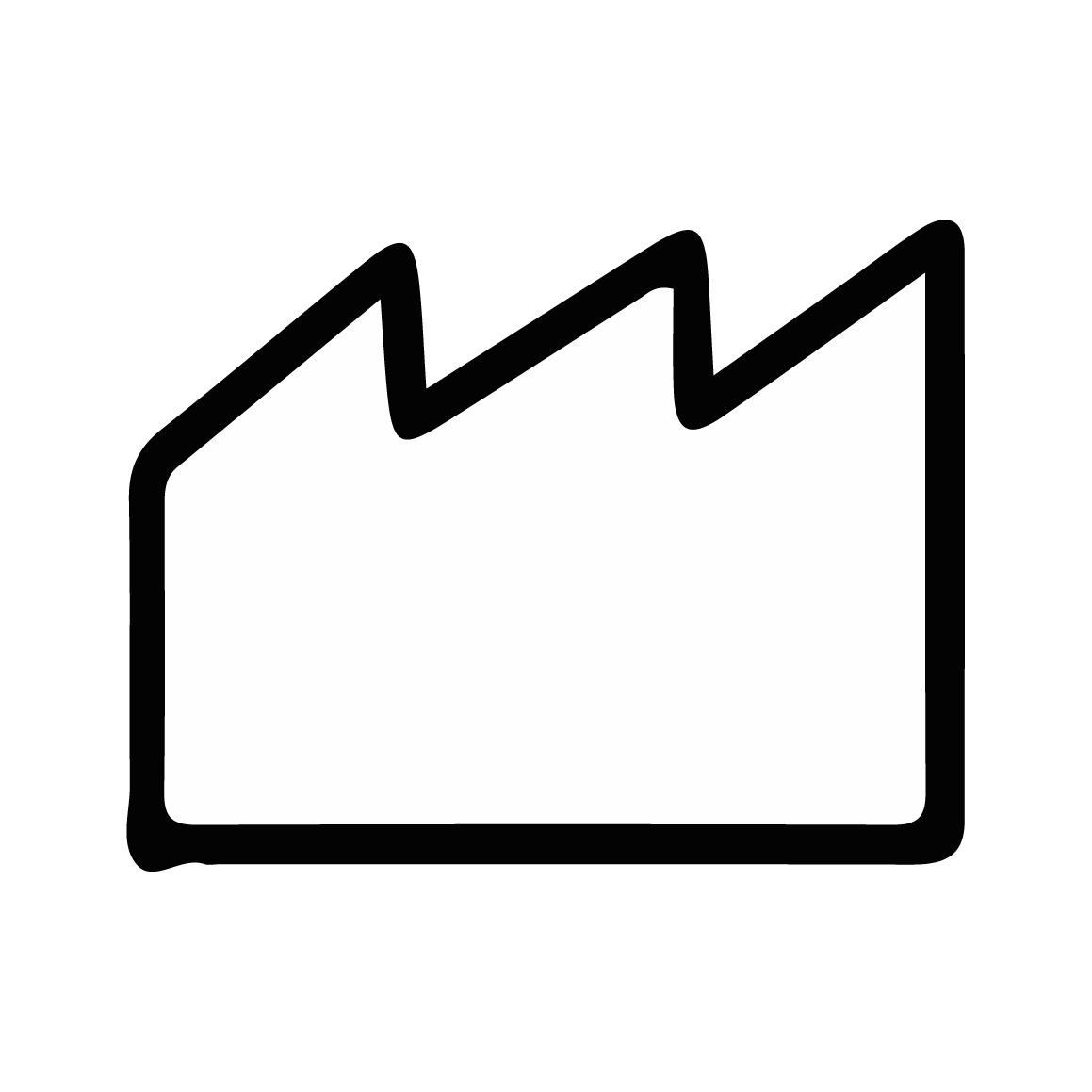

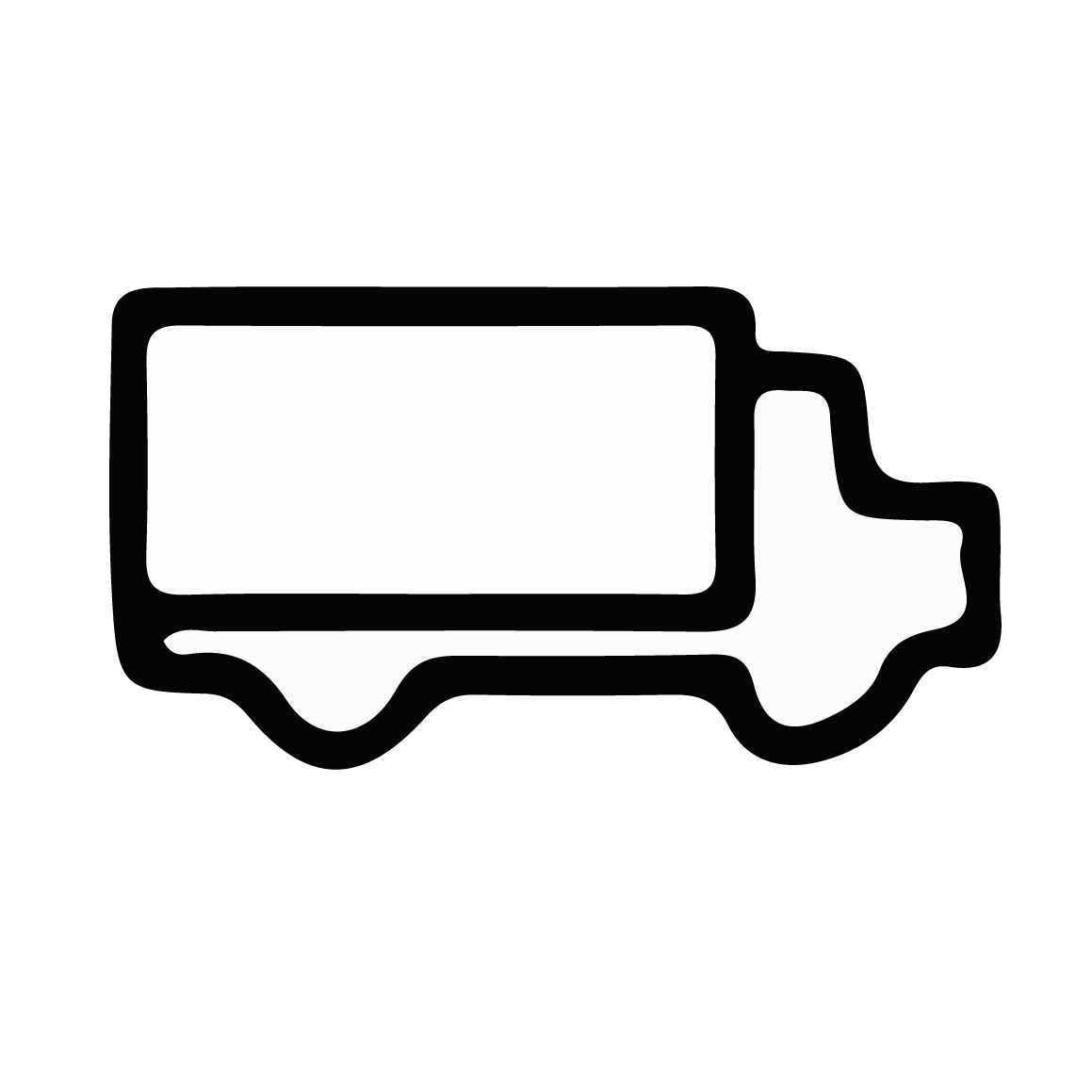

| Fábrica (ícone externo) | Fornecedor ou cliente externo | Extremidades do mapa |

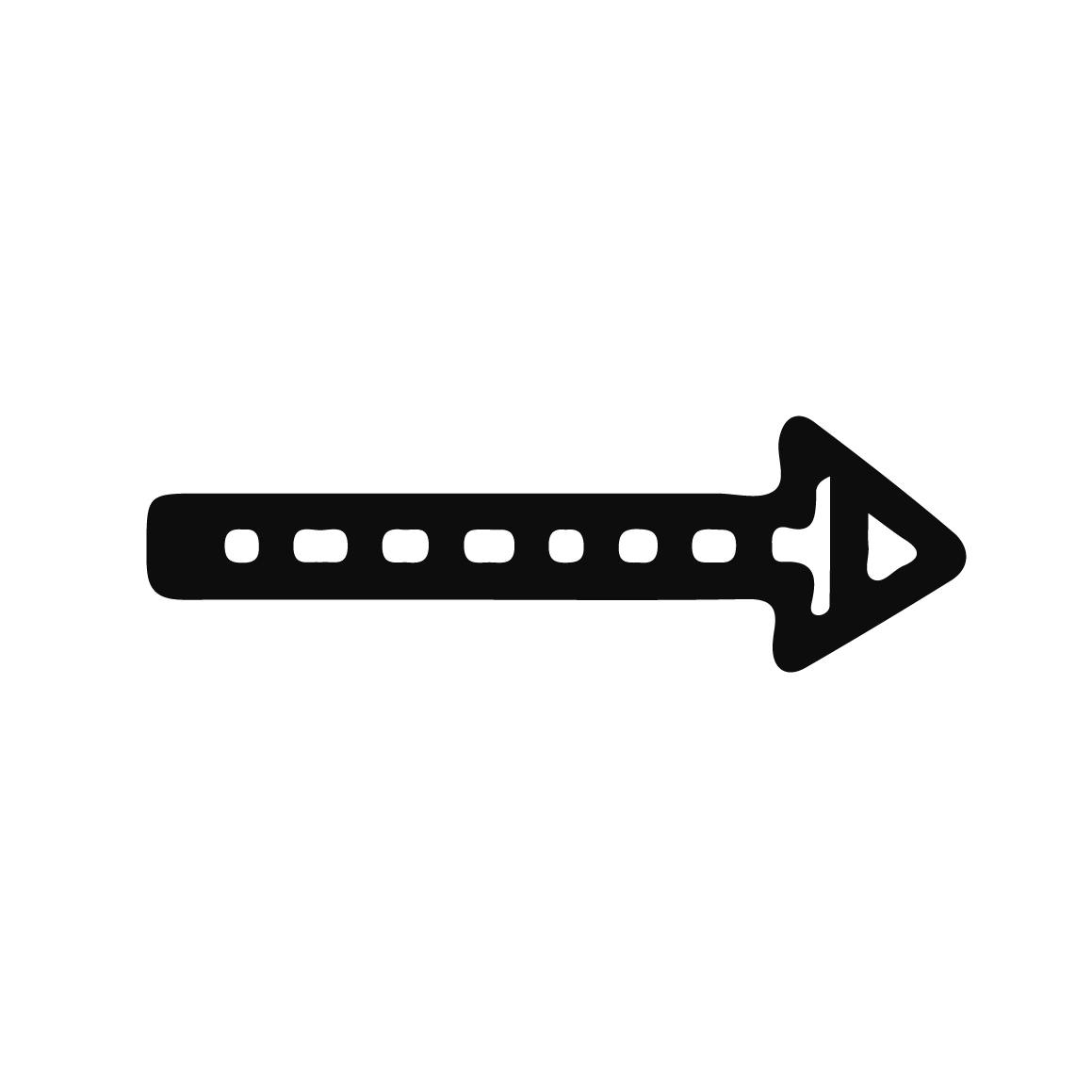

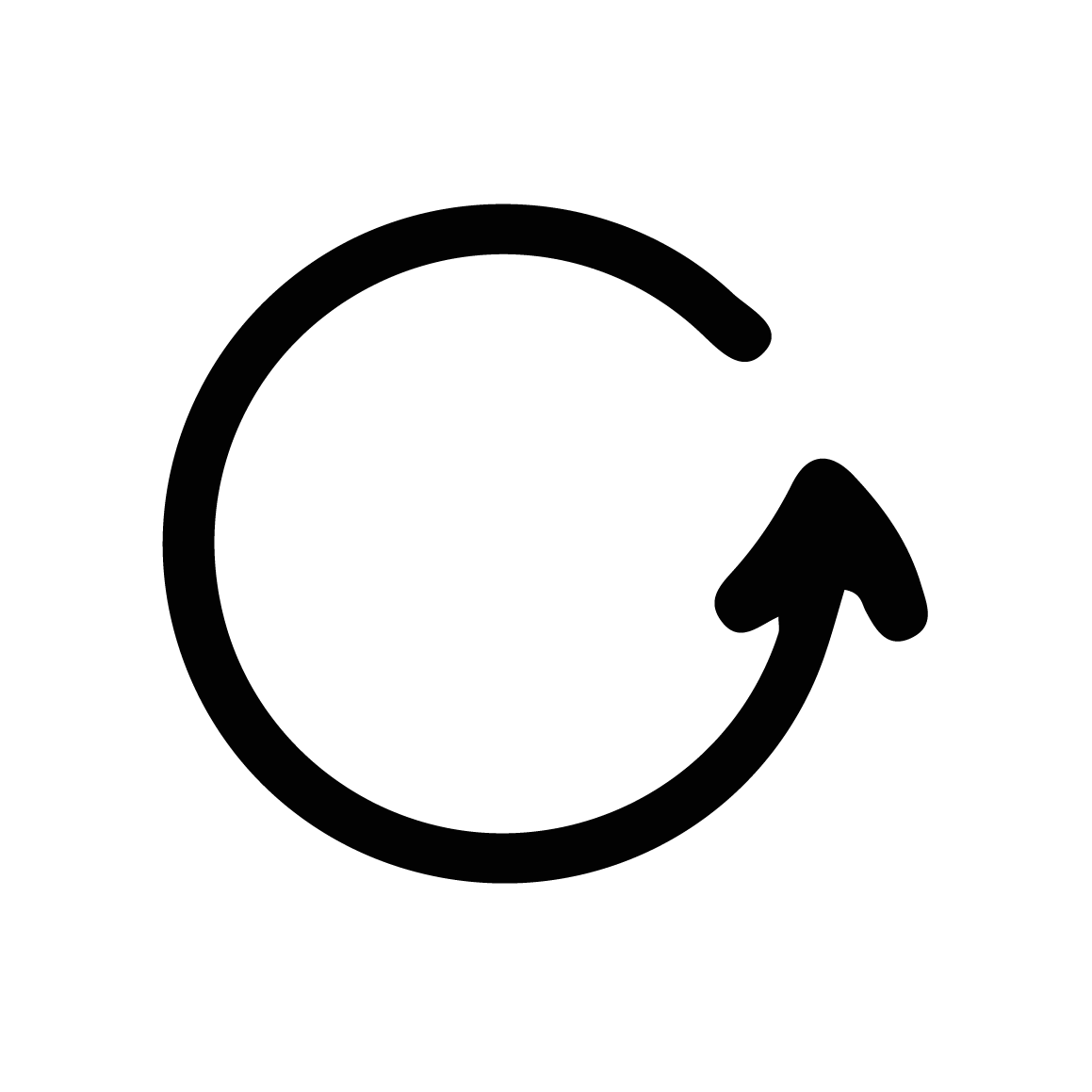

| Seta de empurrar | Material empurrado de um processo para o próximo | Entre processos em sistema empurrado |
| Supermercado + seta de puxar | Estoque controlado acionado pela demanda do processo seguinte | Entre processos em sistema puxado |
| Raio Kaizen | Oportunidade de melhoria identificada no mapa | Estado atual e estado futuro |

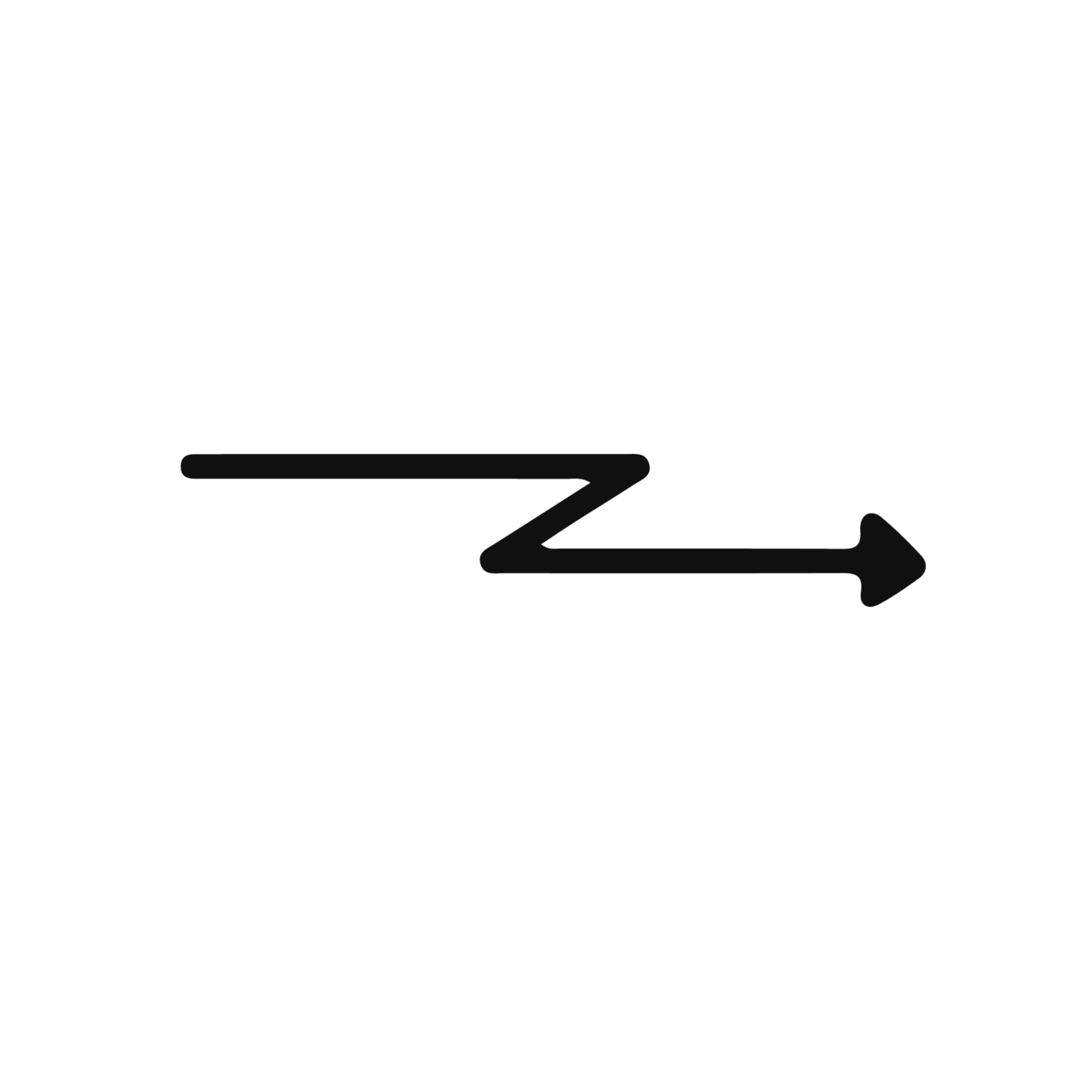

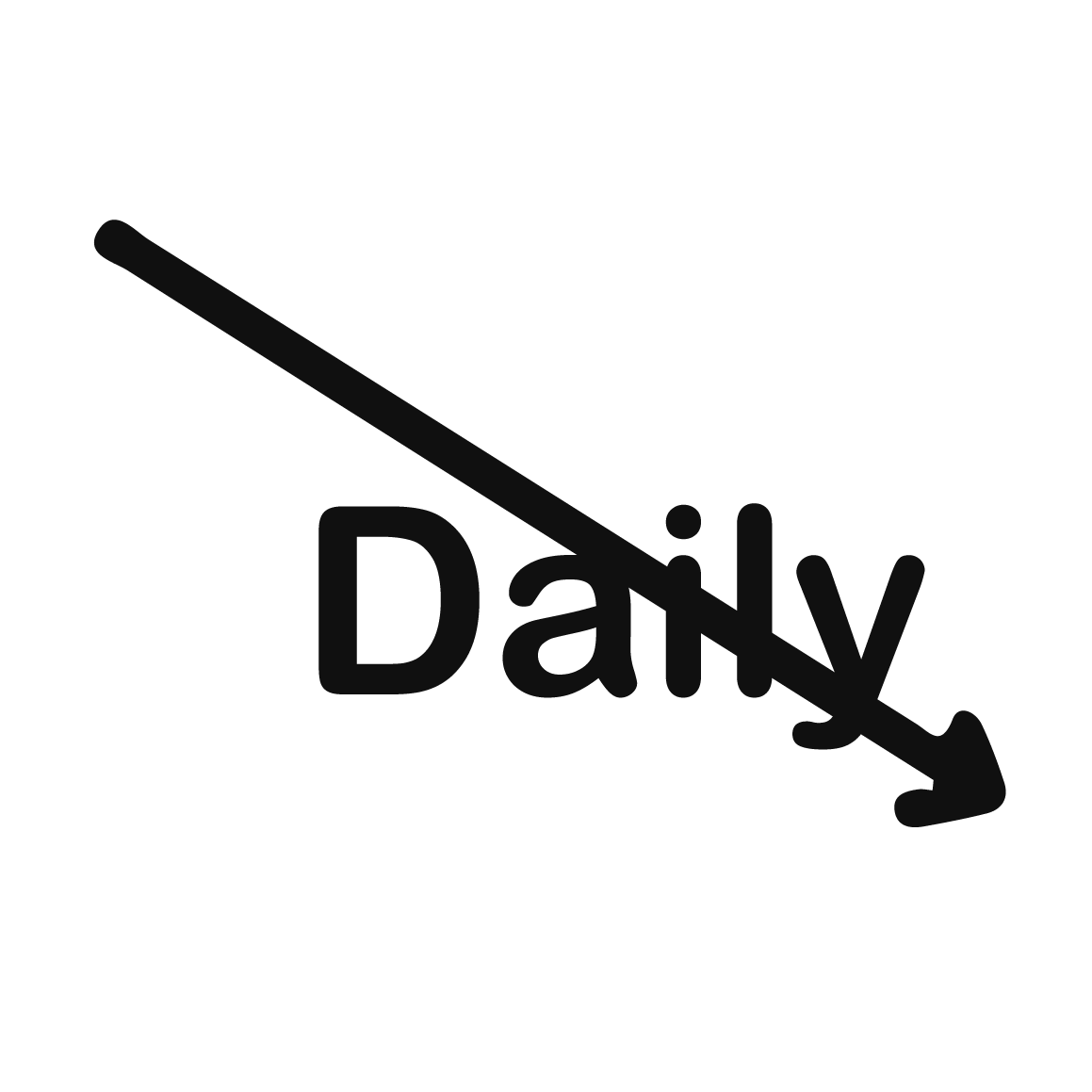

| Nuvem de informação | Fluxo de informação manual ou eletrônico | Fluxo de informação (parte superior) |
A caixa de dados de cada processo é onde as informações quantitativas entram no mapa. Os campos padrão são: T/C (tempo de ciclo — quanto tempo leva para produzir uma peça), T/R (tempo de troca — setup entre lotes) e disponibilidade do equipamento. Esses três dados, combinados com o Takt Time do cliente, revelam se cada etapa tem capacidade de atender a demanda ou se é um gargalo potencial.
Como construir o mapa do estado atual
O mapa do estado atual documenta como o processo funciona hoje — não como deveria funcionar, não como está documentado nos procedimentos, mas como realmente acontece. Esse princípio é o mesmo do Gemba: ir ao processo, observar, medir.
A sequência de construção segue esta lógica:
1. Definir a família de produtos. O VSM não mapeia a fábrica inteira — mapeia o fluxo de uma família de produtos que compartilha etapas similares de processamento. Escolher a família errada gera um mapa complexo demais para ser útil.
2. Começar pelo cliente. O mapa é construído da direita para a esquerda — do cliente para o fornecedor. O primeiro dado a registrar é o que o cliente pede: quantidade, frequência, embalagem. Esse dado define o Takt Time que orientará o estado futuro.
3. Mapear o fluxo de material. Percorrer o processo no sentido inverso ao fluxo do produto — da expedição até o recebimento — e registrar cada etapa de transformação e cada estoque intermediário. Medir em campo: não usar dados do sistema, que frequentemente não refletem a realidade.
4. Mapear o fluxo de informação. Identificar como cada processo recebe a instrução de produzir: via MRP, via kanban, via programação manual, via chamada do processo seguinte.
5. Construir a linha do tempo. Na base do mapa, registrar o tempo de valor agregado (soma dos tempos de ciclo dos processos) e o tempo de não valor agregado (soma dos tempos de espera nos estoques intermediários). A razão entre os dois revela o índice de eficiência do fluxo. A notação é a linha dente de serra:
A LINHA DENTE DE SERRA
┌── 5 dias ──┐ ┌── 3 dias ──┐ ┌── 2 dias ──┐
──┘ └───┐ ┌───┘ └───┐ ┌───┘ └──
└────┘ └────┘
30s 45s 60s
Degrau de CIMA = produto parado (espera, estoque, fila, transporte)
Degrau de BAIXO = produto sendo transformado
Some cada degrau separadamente. O de cima é o lead time real;
o de baixo é a única parte pela qual o cliente pagaria.
Um exemplo concreto. Uma indústria de componentes metálicos no ABC paulista mapeou um fluxo com 6 etapas de processo. O tempo total de ciclo somado era de 188 segundos — pouco mais de 3 minutos de transformação real. O lead time total medido em campo era de 23,6 dias. Em 99,99% do tempo, o produto estava esperando — em estoque entre processos, aguardando programação ou em fila para o próximo equipamento.
23,6 DIAS EM ESCALA — cada bloco = meio dia (47 blocos)
███████████████████████████████████████████████ 23,6 dias esperando
188 seg transformando
(0,0022 dia — não chega
a ocupar um caractere)
Esse dado, que ninguém tinha dimensionado antes do VSM, foi o ponto de partida para um projeto de redução de lead time que chegou a 8 dias após 4 meses de trabalho. E aqui vale olhar o que a conta faz com o resultado. Como o tempo de transformação continuou o mesmo, a proporção de valor agregado subiu na razão exata da redução do lead time: de 0,009% para 0,027%, o triplo — e ainda assim menos de três décimos de por cento. Não é um segundo achado, é o mesmo ganho visto pelo outro lado, e serve para calibrar expectativa: um projeto que triplicou o desempenho do fluxo mal arranhou a distância entre o que o cliente paga e o que ele espera. O que sobra de oportunidade continua sendo maior do que o que já foi capturado.
Como construir o mapa do estado futuro
O mapa do estado atual responde à pergunta: como o processo funciona hoje? O mapa do estado futuro responde à pergunta: como o processo deveria funcionar para atender melhor o cliente com menos desperdício?
A construção do estado futuro é guiada por oito perguntas clássicas do Lean, entre elas:
- Qual é o Takt Time? O processo consegue produzir no ritmo que o cliente pede?
- Onde é possível criar fluxo contínuo — eliminar estoques e fazer o produto fluir de uma etapa para a próxima sem espera?
- Onde o fluxo contínuo não é possível e é necessário um supermercado puxado?
- Qual é o processo puxador — o único que recebe o programa de produção e que dita o ritmo de todo o fluxo?
- Como nivelar a produção para evitar picos e vales que geram estoque desnecessário?
O mapa do estado futuro não é um plano de implantação — é uma hipótese de como o sistema deveria funcionar. As mudanças marcadas com o símbolo de Kaizen no mapa do estado futuro são os projetos que precisam ser conduzidos para chegar lá. E aqui está o ponto crítico que separa o VSM bem usado do VSM decorativo: cada mudança proposta no estado futuro precisa ser testada, medida e verificada com dados antes de ser considerada implementada.
MFV: as quatro etapas do mapeamento na literatura brasileira
Em cursos e provas de engenharia e administração no Brasil, o mapeamento do fluxo de valor costuma aparecer como MFV e organizado em quatro etapas, e não nos cinco passos de construção descritos acima. As duas formas não se contradizem — mudam o nível de agregação. A versão em quatro etapas descreve o ciclo completo do trabalho; os cinco passos detalham o que acontece dentro da segunda delas.
As quatro etapas do MFV são: identificação da família de produtos a ser mapeada; desenho do mapa do estado atual, com dados coletados em campo; desenho do mapa do estado futuro, onde entram as propostas de melhoria; e elaboração do plano de implementação para chegar ao estado futuro.
Três pontos costumam ser mal entendidos nessa formulação. O primeiro é que a escolha da família de produtos não é definida pelo consumidor final: é uma decisão da equipe, guiada por impacto no resultado da empresa, e ela determina o alcance de tudo o que vem depois. O segundo é que as propostas de melhoria entram no estado futuro, não no atual — o mapa do estado atual registra o que existe, sem juízo. O terceiro é que o ciclo não termina: pela lógica do Kaizen, o estado futuro implementado vira o novo estado atual, que terá um novo estado futuro. Mapear uma vez e arquivar é o uso mais comum e o que menos entrega.
Vale registrar também de onde vem tudo isso. A obra de referência é Aprendendo a Enxergar, de Mike Rother e John Shook, publicada no Brasil pelo Lean Institute — é dela que saem tanto a simbologia quanto a sequência de construção usadas em praticamente toda a literatura brasileira sobre o tema.
Como utilizar o VSM: os quatro usos práticos
Construir o mapa é meio caminho. O que a organização faz com ele define se a ferramenta se pagou, e na prática o VSM é utilizado de quatro formas distintas — que exigem esforços diferentes e entregam resultados diferentes.
Como diagnóstico de lead time. É o uso mais direto: descobrir a proporção entre tempo de transformação e tempo total. No exemplo dos componentes metálicos, 188 segundos de processo dentro de 23,6 dias de lead time. Esse único número costuma redirecionar o projeto inteiro, porque mostra que acelerar as máquinas resolveria quase nada — o produto não está lento, está parado.
Como instrumento de alinhamento. Colocar produção, PCP, qualidade e logística na mesma sala desenhando o mesmo fluxo produz um efeito que nenhum relatório produz: cada área descobre o que acontece com o produto depois que ele sai da sua etapa. Boa parte do valor do VSM é consumida nessa hora, antes de qualquer melhoria implementada.
Como critério de priorização. Os raios Kaizen marcados no estado futuro são a fila de projetos, e a linha do tempo diz quais atacar primeiro — os que ficam sobre as maiores esperas, não sobre os processos mais visíveis. Sem o mapa, a priorização tende a seguir quem reclama mais alto.
Como linha de base para medir ganho. Este é o uso mais desprezado e o mais valioso. O lead time medido no estado atual é o ponto de partida contra o qual toda mudança posterior será comparada — e sem ele não há como afirmar que algo melhorou. O mapa vira, nesse caso, o primeiro ponto de uma série que precisa continuar sendo medida depois que o consultor foi embora.
Value Stream Mapping ou VSM: por que o termo circula em inglês
A ferramenta chegou ao Brasil com a literatura Lean em inglês, e a sigla pegou antes da tradução. Hoje as três formas convivem nas empresas: Value Stream Mapping, VSM e Mapeamento do Fluxo de Valor designam exatamente a mesma coisa, sem diferença de método ou de rigor. Em multinacionais e em documentação de sistema de gestão a forma em inglês predomina; em treinamento e em publicação técnica brasileira, a traduzida. Se você encontrar as duas em documentos diferentes da mesma empresa, não são ferramentas distintas — é a mesma ferramenta com dois nomes herdados.
Quando usar — e quando não usar
O VSM é especialmente eficaz quando:
- O problema central é lead time elevado ou estoque excessivo entre processos
- Há necessidade de criar alinhamento visual entre áreas que não enxergam o fluxo completo
- O projeto de melhoria precisa de uma visão sistêmica antes de definir onde intervir
- A organização está iniciando uma jornada Lean e precisa identificar as maiores oportunidades
O VSM tem limitações reais que precisam ser reconhecidas:
- Não captura variabilidade. O mapa registra valores médios — tempo de ciclo médio, estoque médio. Processos com alta variabilidade precisam de ferramentas estatísticas complementares, como a carta de controle, para revelar o comportamento real ao longo do tempo.
- Não é adequado para processos de baixo volume e alta variedade. Quando cada produto tem um roteiro diferente, o VSM por família de produtos perde sentido. Nesses casos, o mapeamento de processos em outras notações responde melhor.
- O mapa não melhora o processo — as ações melhoram. Muitas organizações fazem um VSM excelente e param no mapa. O valor está no estado futuro implementado, não no diagrama na parede.
VSM e o método científico
Existe uma armadilha comum no uso do VSM: o mapa do estado futuro é desenhado com base em intuição e experiência da equipe — sem hipóteses explícitas e sem critérios de verificação. O resultado é um estado futuro que parece bom no papel mas que nunca é verificado com dados após a implantação.
O sistema Lean em sua forma mais rigorosa trata o estado futuro como uma hipótese: “se implementarmos fluxo contínuo entre as etapas 2 e 3 e reduzirmos o lote de transferência de 500 para 50 peças, esperamos que o lead time dessa seção caia de 4,2 dias para menos de 1 dia.” Essa hipótese precisa ser testada em pequena escala, medida e confirmada antes de ser generalizada — é exatamente a lógica do PDSA aplicada à melhoria de fluxo.
O profissional que integra o VSM ao método científico não apenas desenha um mapa melhor — ele conduz um projeto de melhoria que gera resultado verificável e sustentável.
VSM no contexto do DMAIC
Dentro do roteiro DMAIC, o VSM aparece predominantemente nas fases Measure e Analyze. Na fase Measure, o mapa do estado atual documenta o processo como ele realmente é e estabelece a linha de base — lead time atual, tempo de valor agregado, estoques intermediários. Na fase Analyze, o mapa revela onde as perdas se concentram e orienta a priorização das causas a investigar.
O mapa do estado futuro alimenta a fase Improve — é a visão do processo redesenhado que guia as mudanças a implementar. E a fase Control verifica, com indicadores de processo monitorados ao longo do tempo, se o estado futuro foi de fato atingido e se está se sustentando.
Uma ferramenta complementar frequentemente usada em conjunto com o VSM é o SIPOC — que oferece uma visão de alto nível do processo antes de o VSM entrar no detalhe do fluxo. O SIPOC define o escopo; o VSM revela as perdas dentro desse escopo.
Conteúdo revisado pelo Master Black Belt Marcelo Petenate, estatístico, formado pela Unicamp, mestre pela USP e especialista em Lean Six Sigma e melhoria contínua. Nesta revisão, o foco foi a distinção entre o mapa do estado futuro como desenho e como hipótese a testar.
O VSM revela o que o processo esconde — mas o mapa sozinho não muda nada. O resultado vem das mudanças implementadas com método, testadas em pequena escala e verificadas com dados. A certificação Green Belt da EDTI foi desenvolvida para construir exatamente essa capacidade: enxergar o fluxo, identificar onde intervir e conduzir projetos que geram resultado sustentável.
Perguntas frequentes sobre VSM
O que é VSM em Lean?
VSM é a sigla para Value Stream Mapping — Mapeamento do Fluxo de Valor. É uma ferramenta do sistema Lean que representa visualmente todos os passos do fluxo de material e de informação de um processo produtivo, desde o fornecedor até o cliente. Seu objetivo central é distinguir atividades que agregam valor das que não agregam, revelando onde o lead time e os desperdícios se concentram.
Value Stream Mapping e VSM são a mesma coisa?
Sim, e Mapeamento do Fluxo de Valor também. São três nomes para a mesma ferramenta, sem qualquer diferença de método. A forma em inglês predomina em multinacionais e em documentação de sistemas de gestão; a traduzida, em treinamento e literatura técnica brasileira.
Como utilizar o VSM na prática?
De quatro formas, que costumam se acumular: como diagnóstico, medindo a proporção entre transformação e espera; como instrumento de alinhamento entre áreas que não enxergam o fluxo inteiro; como critério de priorização, atacando as maiores esperas em vez dos processos mais visíveis; e como linha de base contra a qual toda melhoria posterior será comparada. O quarto uso é o mais desprezado e o que mais determina se o projeto terá resultado demonstrável.
Qual a diferença entre VSM e fluxograma?
O fluxograma mostra as etapas de um processo e suas decisões. O VSM mostra o fluxo completo de material e informação — incluindo os estoques entre etapas, os tempos de espera e o fluxo de informação que aciona cada processo. A diferença fundamental é que o VSM quantifica o tempo de valor agregado versus o tempo total de lead time, revelando onde o produto fica parado entre as etapas.
O que é mapa do estado atual e mapa do estado futuro?
O mapa do estado atual documenta como o processo funciona hoje — com dados coletados em campo, não estimativas. O mapa do estado futuro representa como o processo deveria funcionar após as melhorias — com fluxo mais contínuo, menos estoques intermediários e lead time reduzido. O estado futuro é uma hipótese que orienta os projetos de melhoria a serem conduzidos.
O que é T/C e T/R no VSM?
T/C é o Tempo de Ciclo — quanto tempo leva para o processo produzir uma peça ou unidade, do início ao fim da operação. T/R é o Tempo de Troca ou Setup — o tempo necessário para mudar a configuração do equipamento entre um lote e outro. Ambos são registrados na caixa de dados de cada processo e são fundamentais para avaliar se a capacidade disponível atende ao Takt Time do cliente.
Quando não usar o VSM?
O VSM tem menor eficácia em processos de altíssima variedade com baixo volume, onde cada produto tem um roteiro único — o mapa por família de produtos perde sentido nesses casos. Também não é a ferramenta adequada quando o problema central é variabilidade do processo, e não lead time ou estoque — nesses casos, ferramentas estatísticas como a carta de controle são mais indicadas.
Como o VSM se relaciona com o DMAIC?
O VSM é aplicado predominantemente nas fases Measure e Analyze do DMAIC. Na fase Measure, documenta o processo atual e estabelece a linha de base de lead time e estoques. Na fase Analyze, revela onde as perdas se concentram. O mapa do estado futuro orienta a fase Improve, e os indicadores de fluxo monitorados ao longo do tempo compõem a fase Control.
Por onde começar para aprender VSM na prática?
O aprendizado do VSM rende mais quando vem junto do método completo — não apenas como desenhar o mapa, mas como usar o estado futuro para conduzir um projeto com dados. A certificação Green Belt da EDTI cobre o VSM dentro do roteiro DMAIC, do mapa do estado atual até a verificação do ganho, que é o passo em que a maioria dos mapas se perde.
